手動液壓剎車 |
磁粉全自動張力控制剎車 |
功能描述：

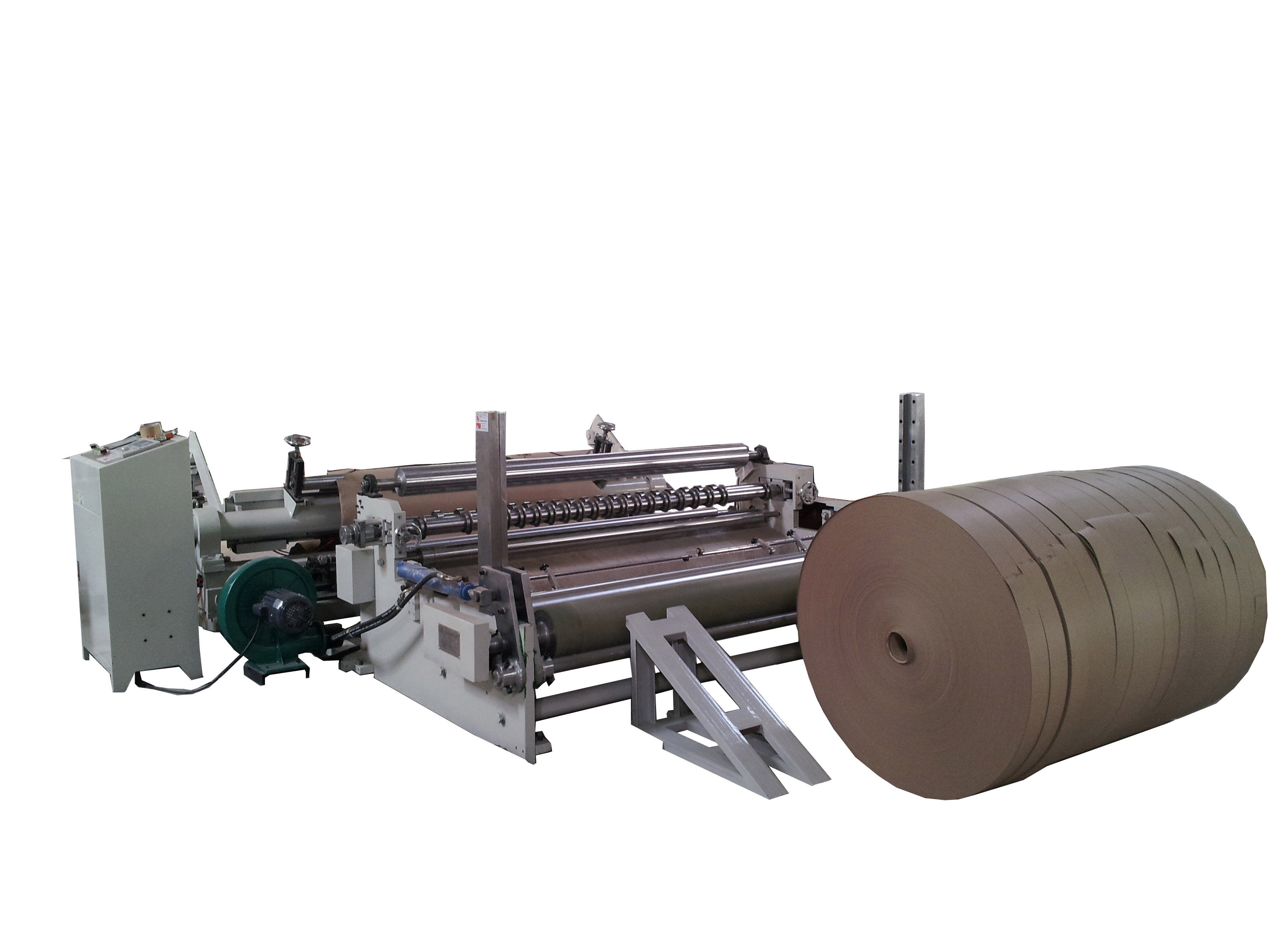

FA-1600-200 為經濟型單軸分條機
機械結構上集成老款機的優點
單軸收卷，重心低，收卷速度快，收卷直徑大而且收卷結實。
備注：剎車控制方式有：磁粉張力全自動控制和手動液壓剎車兩種方式，客戶下單采購時根據實際 需要選擇。
產品特點:
高速數控原紙分條機是在生產過程中根據不同的需要將寬幅卷材分切-收卷成各種適合生產需要的窄幅卷材。
分條工藝包括原料紙卷的分切和成品紙卷收卷兩個過程。本機是在原有電控系統的基礎上增加了自動對邊、
自動調刀定位等功能，使機械性能達到了理想的效果，使機械在高速運轉中更加穩定，收卷平整，操作簡單
方便，安全可靠，耐用性強。本機采用快速上卷、卸卷設計，一步到位。上料、卸料只需按開關即可自動完
成。采用無級調速系統，使用時通過人工無級調速機器速度。操作人機界面使用三菱觸摸彩屏，可直接輸入
多種規格分條寬度，并設有手動、自動轉換功能。
主要技術參數:
|
原紙寬度范圍 |
800-1600mm |
|
原紙最大直徑 |
1300mm |
|
原紙克重范圍 |
60-500G |
|
分條最小邊寬 |
40MM |
|
收卷最大直徑 |
1300MM |
|
分條速度/分鐘 |
200米/分 |
|
上料方式 |
液壓（無軸） |
|
下料方式 |
自動 |
|
收卷方式 |
單軸 φ76 |
|
剎車方式 |
油壓-手動/磁粉-全自動 |
|
調刀定位 |
半自動 / 手動 |
|
夾料錐度頭 |
標配3寸(6/8/12可選擇) |
|
切刀 |
20套 |
|
計米方式 |
自動 |
|
調速控制 |
變頻調速 |
|
輸入電壓 |
380 （3P) |
電控配置:
|
主機功率 |
5.5KW |
|
變頻器 |
三菱 |
|
PLC控制器 |
三菱 |
|
觸摸屏 |
三菱 |
|
|
